露天矿山人员车辆定位系统

系统概述

针对露天矿山面积广、地形复杂、人员和车辆移动频繁的特点，本系统采用先进的全球卫星导航系统（北斗/GPS/GLONASS），通过矿区覆盖的4G网络，将人员与车辆的位置信息、报警信息实时传输至数据服务器。系统旨在提升矿山的安全生产管理水平，实现“人员可查、轨迹可溯、危险可防、救援可达”。

系统总体架构

整个系统分为三个核心层级：

1.终端感知层（硬件设备）： 佩戴在人员身上的胸牌终端，或安装在车辆上的车载终端。负责采集位置数据、并接收用户按键（SOS）。

3.网络传输层（4G网络）： 依托三大运营商的4G基站（或矿区专网），使用TCP/UDP或MQTT物联网协议，将终端数据低延迟地透传至后端3.服务器。 平台应用层（软件系统）： 部署在云端或矿区机房的服务器软件，负责数据解析、存储、逻辑运算及前端Web/大屏展示。

 硬件终端选配方案

为了平衡定位精度与建设成本，前端设备提供RTK与非RTK两种灵活选配模式：

1. RTK高精度设备（厘米级/亚米级） 适用对象： 矿卡、挖掘机等大型作业车辆；爆破组、测量组等特种/高危作业人员。 技术特点： 终端内置RTK高精度模块，需配合矿区CORS基站（差分定位基站）使用。精度可达厘米级，能够准确判断车辆是否行驶在安全车道边缘，或人员是否处于设备的盲区。 形态： 车载高精度定位终端、高精度定位卡。

2. 非RTK标准设备（米级） 适用对象： 普通矿工、后勤巡检人员、外协临时人员。 技术特点： 采用标准的单点卫星定位（北斗/GPS双模），室外空旷地带定位精度约为3-5米。成本低，功耗小，续航时间长。 形态： 普通精度车载定位终端，普通精度定位卡

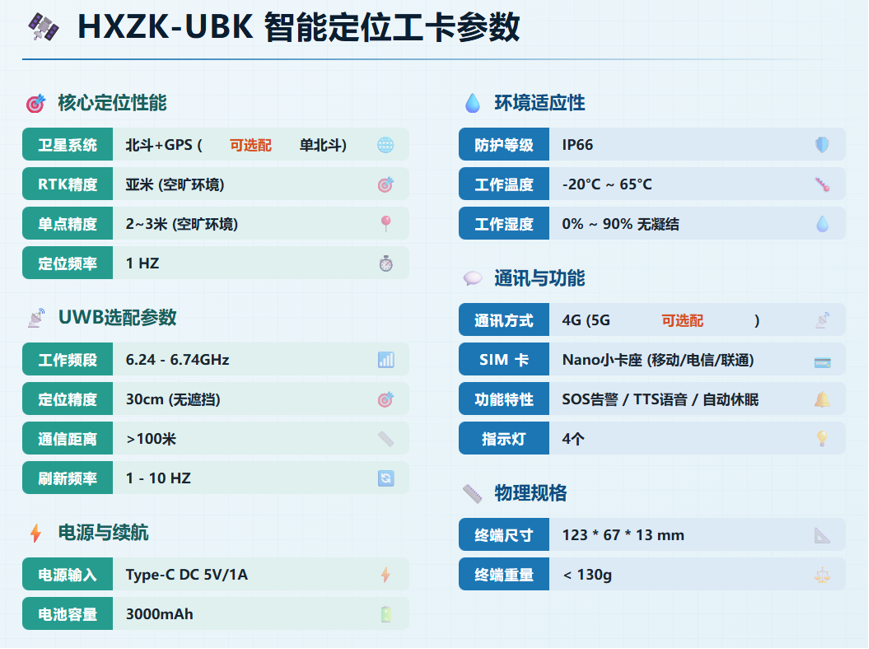

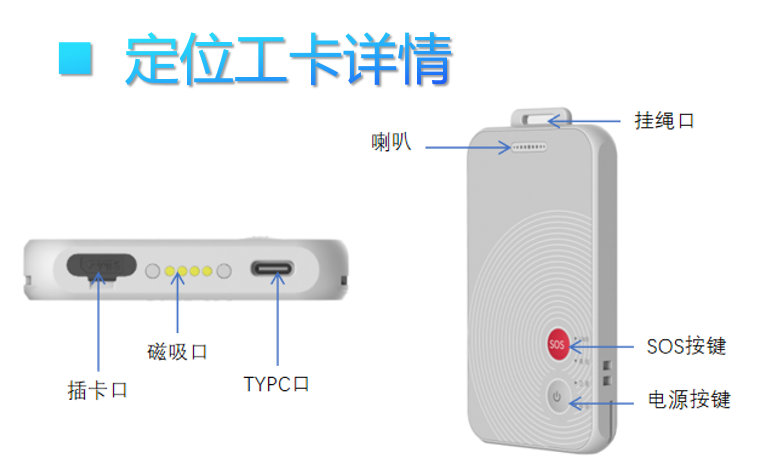

定位工卡

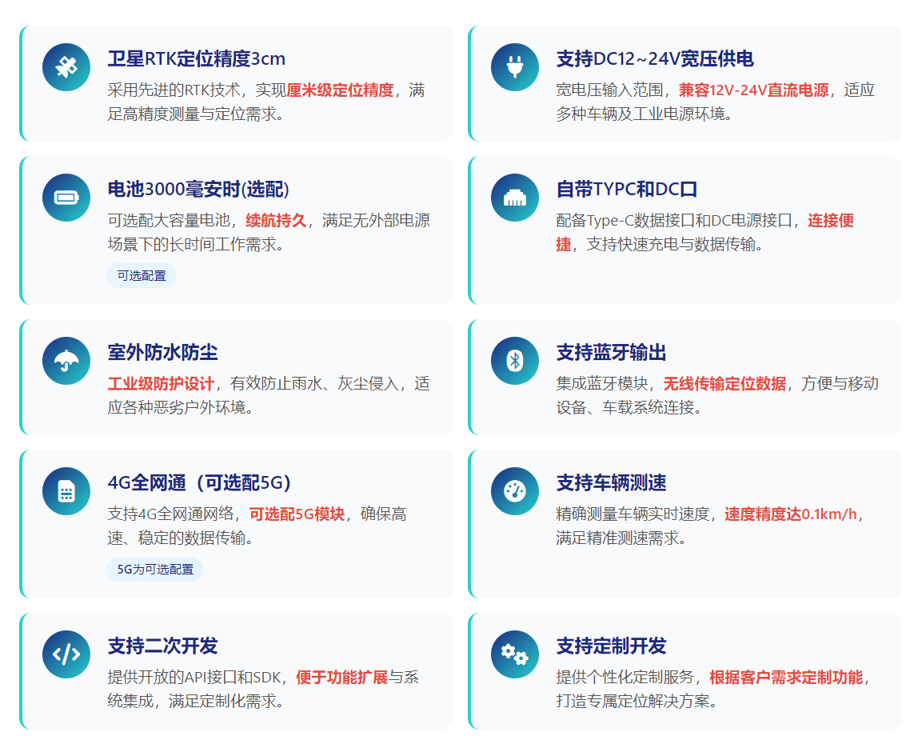

车载定位终端详情

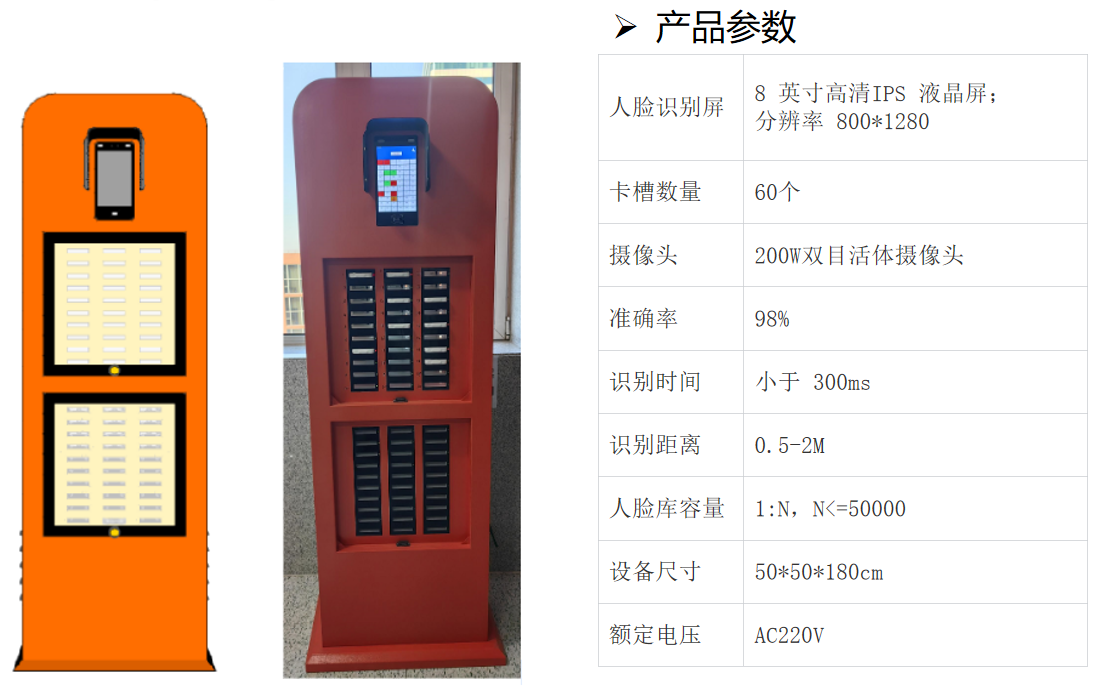

FKJ人脸自动发卡充电一体机

充电发卡机（型号HXZK-FKJ）支持人脸取卡，人卡自动绑定，还卡自动充电功能，标配60卡槽，方便集中统一管理。

1.技术特点：融入人脸识别技术，发卡需要通过识别面部才可使用，识别面部才可取卡。

2.身份动态绑定：设备会对身份进行动态绑定，人脸识别成功后会领取“唯一卡”，使人员形成一人一卡。

3.卡片集中充电与管理：针对卡片集中管理还卡自动充电。

定位平台功能介绍

系统软件平台是整个方案的大脑，全面覆盖您要求的各项管理功能：

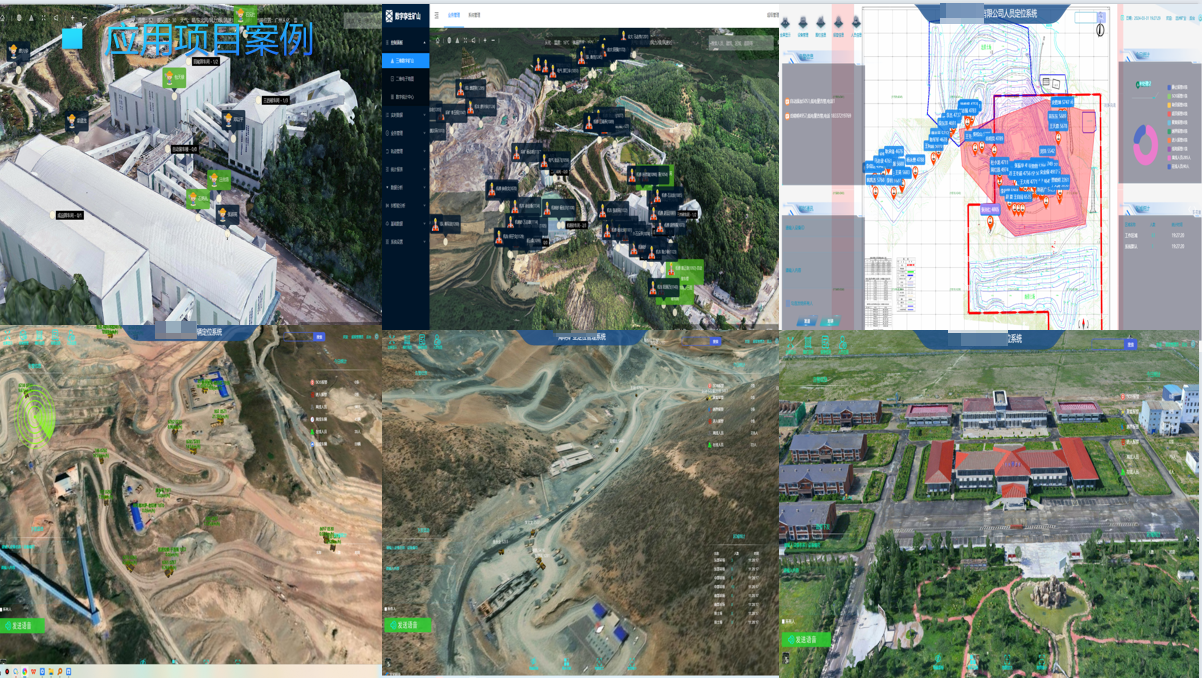

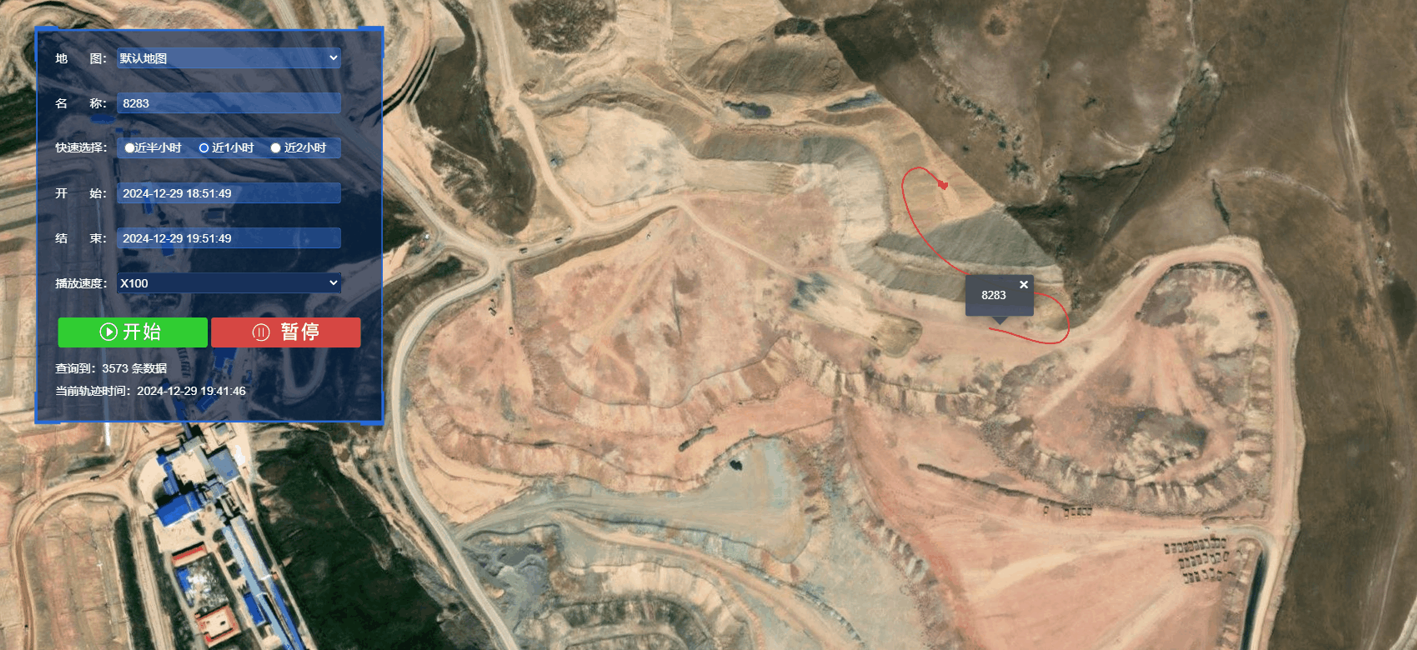

1.实时定位与轨迹查询 在矿区二维/三维GIS地图上实时显示所有人员和车辆的位置、在线状态及身份信息。支持历史轨迹回放，最长可追溯半年以上的运动轨迹，方便事故后责任排查或工作效率分析。

2.SOS一键呼救与联动 终端配备物理SOS按键。遇到塌方、设备故障或身体不适等紧急情况，按下按键即可向平台发送报警。平台接警后弹窗并伴随警报音，自动在地图上锁定呼救人位置，并可一键调取附近的监控视频。

3.自动考勤与下矿人数统计 无需传统打卡机，根据人员进入和离开“工作区域”的时间自动生成考勤报表（迟到、早退、工时时长）大屏实时滚动显示“当前矿区总人数”、“各区域分布人数”、“各班组在线人数”，满足安全监管要求。

5.TTS语音提示（双向信息交互） 调度下发： 平台管理人员可以在电脑端输入文字（如：“前方即将爆破，请全体人员立即撤离”），通过4G网络发送给指定的一个或多个终端。终端通过内置扬声器利用TTS技术将文字转化为清晰的语音播报出来。

6.超速与违规报警 主要针对矿内车辆或乘坐车辆的人员。当移动速度超过系统设置的阈值（如：30km/h）时，系统平台端记录违规并报警。同时，终端自身也可发出蜂鸣声或语音提醒操作人员减速。

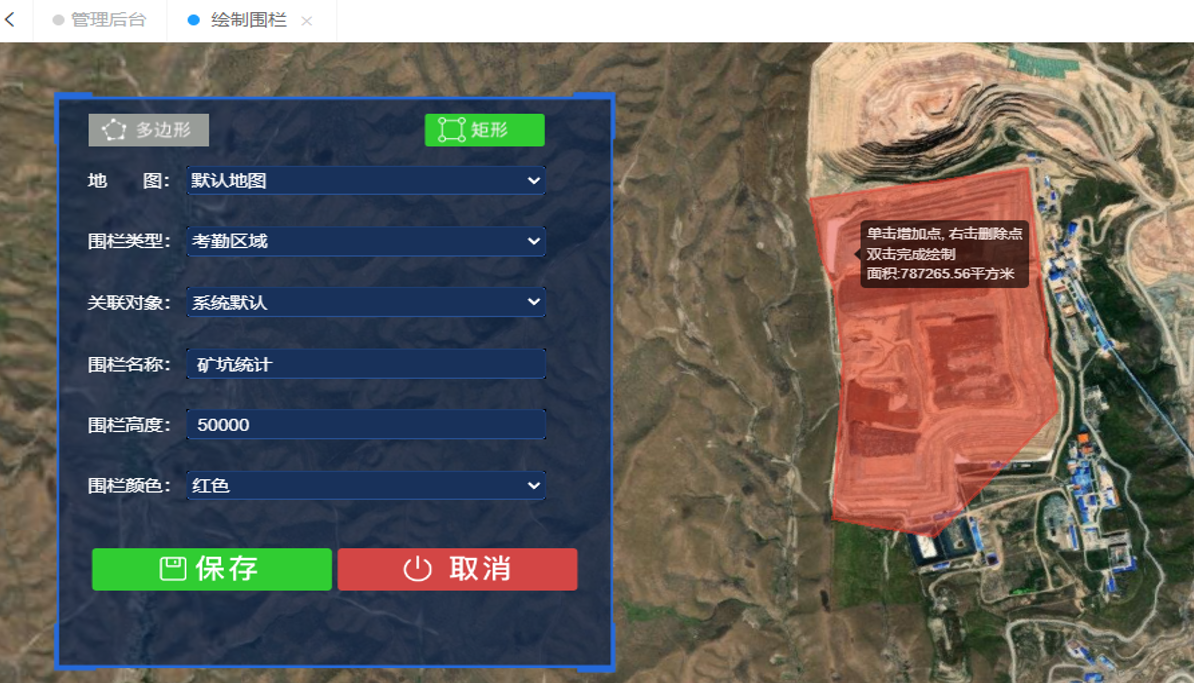

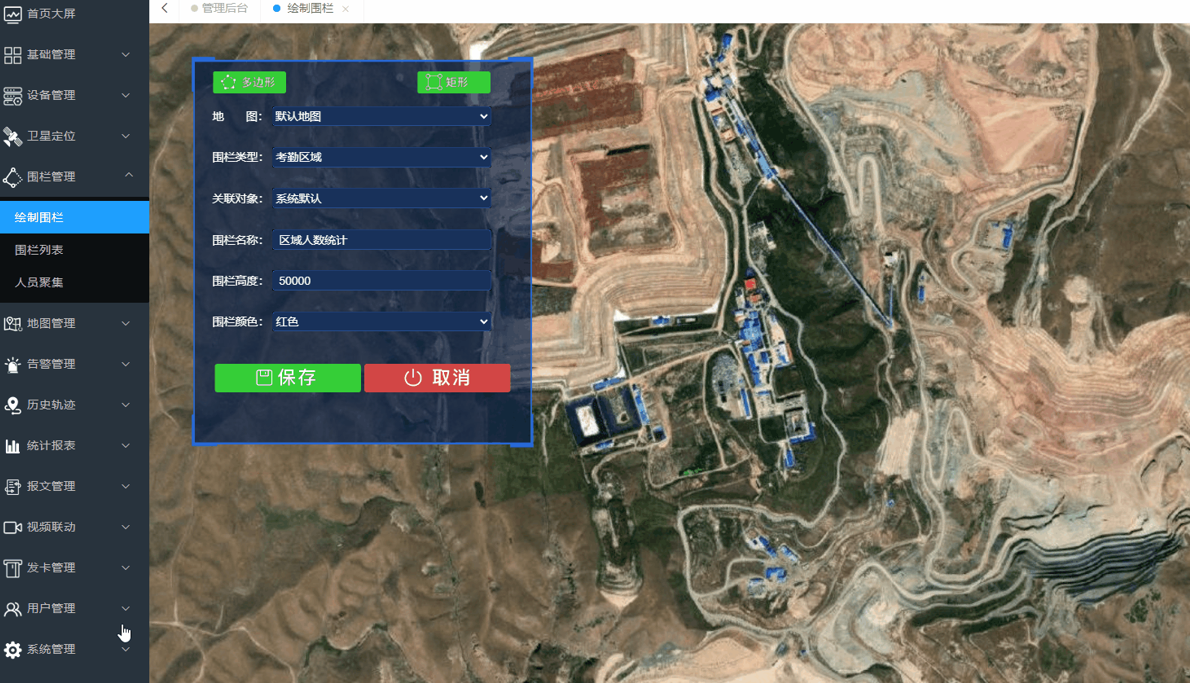

7.电子围栏（安全防护） 在地图上自定义绘制多边形区域（如：爆破危险区、排土场边缘、盲区）。支持设置“禁入围栏”和“禁出围栏”。未经授权的人员/车辆一旦越界，终端与平台将同步触发报警。
