说明：

为了保证智能导航控制终端对割草机的控制效果，割草机底盘应具备良好的电控基础。底盘控制器需支持PWM/CAN比例控制，能够通过外部PWM/CAN信号实现前进、后退、转向、调速和停车等动作。

车辆在低速状态下应行驶平稳，速度响应连续，不能出现明显冲车、抖动、延迟或左右动力不一致等问题。转向机构应响应灵敏、回中准确、机械虚位小，履带式或差速式底盘应保证左右电机输出一致，方向盘式底盘应保证转向角度可控且最小转弯半径满足路径规划要求。



同时，底盘应具有稳定的车架结构和可靠的供电系统，便于RTK天线和智能导航控制终端牢固安装。终端安装方向应与车辆前进方向一致，天线位置应固定且无遮挡。车辆应具备急停、人工接管、信号异常自动停车等安全保护功能。对于草地、坡地等复杂作业环境，底盘还应具备较好的抓地力和抗打滑能力，避免因车辆侧滑、空转或响应不一致影响自动导航精度。

简单来说，适合自动驾驶改造的割草机底盘应满足：能比例控制、低速稳定、转向可靠、响应一致、结构牢固、供电稳定、安全可控。这些条件越好，RTK和IMU的高精度定位能力才能真正转化为稳定、平顺、精准的自动割草效果。



---



我们智能导航控制终端能够稳定控制割草机沿规划路径行驶，割草机底盘要满足可控性、响应一致性、低速稳定性、安全性和结构稳定性这几个条件。



---

 1.底盘要求电控底盘，能够接受外部PWM/CAN控制



割草机原车控制器需要支持外部控制信号输入，智能导航终端通过PWM/CAN信号控制割草机的行走和转向。

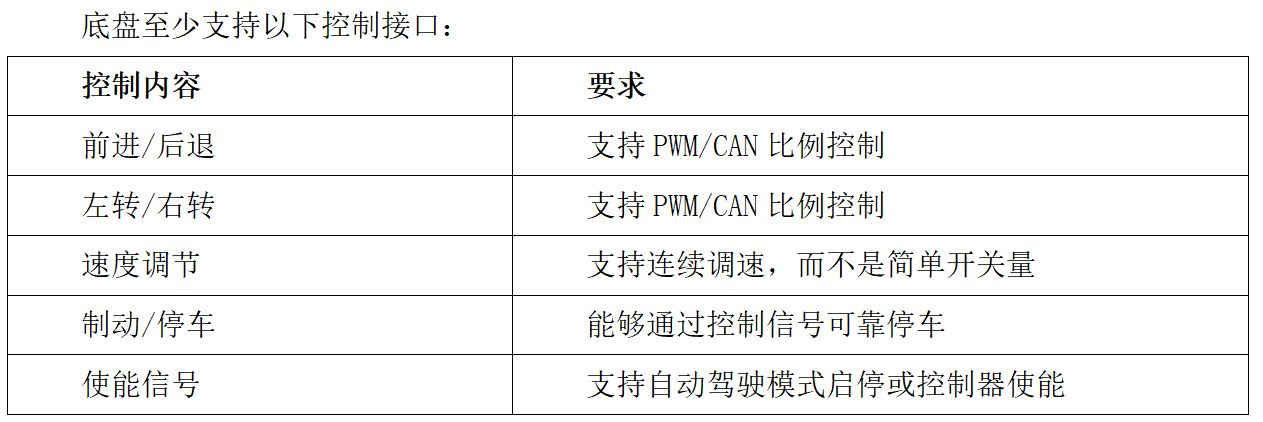

底盘至少支持以下控制接口：



如果割草机控制器只支持“前进、后退、左转、右转”这种简单开关控制，车辆虽然可以动，但路径跟踪效果会比较差，容易出现转向生硬、轨迹抖动、压线不准等问题。比较理想的是控制器能够识别类似遥控器的PWM/CAN信号，例如：

1.中位：停止或不动作；

2.PWM/CAN增大：前进或加速；

3.PWM/CAN减小：后退或减速；

4.转向通道根据PWM/CAN大小控制转向幅度。

这样智能导航终端才能像“电子遥控器”一样平滑控制割草机。



---

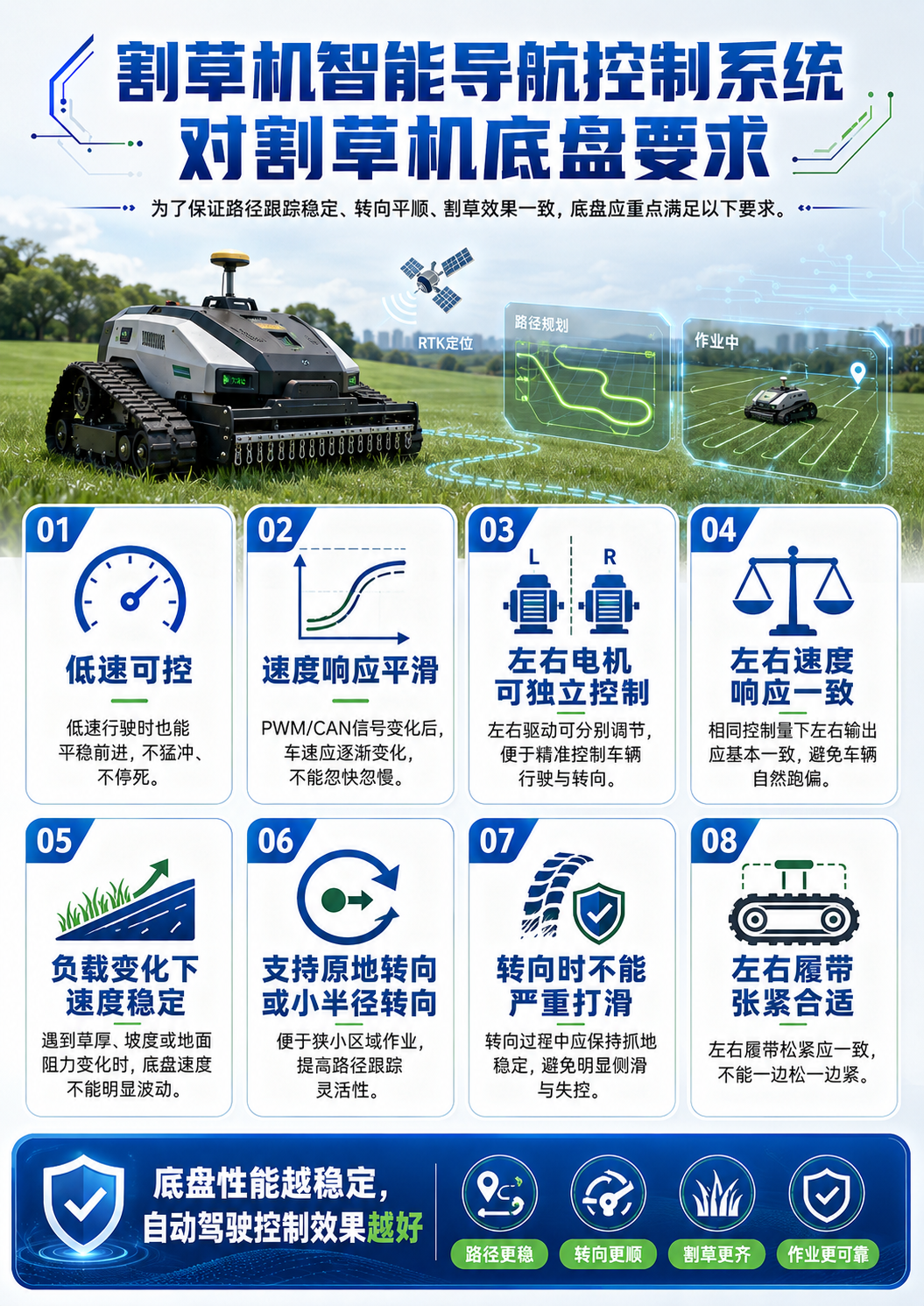

2.底盘行走速度要稳定，低速不能抖动或冲车

自动割草时，割草机不是越快越好，而是需要在较低速度下稳定行驶。因为RTK和IMU虽然能提供高精度位置和姿态，但最终能不能走得准，取决于底盘执行动作是否稳定。

底盘需要满足：

1.低速可控：在较低速度下车辆也能平稳前进，不应出现一给油就猛冲、一减速就停死的问题。

2.速度响应平滑：PWM/CAN信号变化后，车辆速度应逐渐变化，不能忽快忽慢。

3.左右电机输出一致：如果是履带式或差速轮式底盘，左右电机在相同控制量下速度应基本一致，否则车辆会自然跑偏。

4.负载变化不能导致速度大幅波动：割草过程中遇到草厚、坡度、地面阻力变化时，底盘速度不能明显忽快忽慢。



 建议自动割草作业速度控制在一个相对稳定的范围，例如0.3m/s至1.0m/s。速度越高，对RTK定位、IMU姿态融合、控制算法和底盘响应要求越高。

---

转向机构要可靠，不能有明显虚位和延迟

割草机能不能按规划路线走得准，转向控制非常关键。不同底盘对转向要求不同：

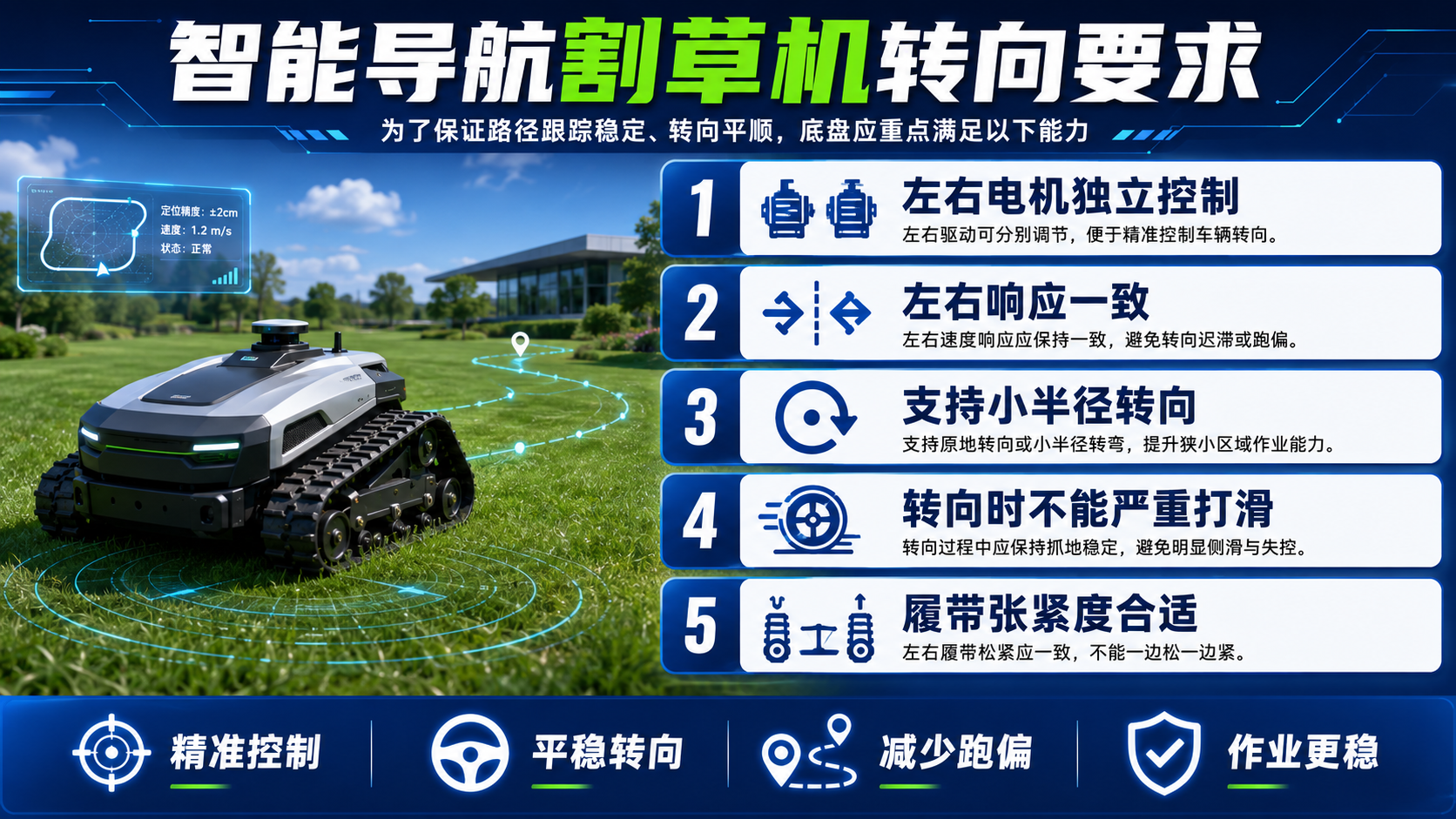

1.履带式底盘/差速轮式底盘

这种底盘通常通过左右轮或左右履带差速实现转向，是比较适合自动驾驶改造的结构。

要求包括：

(1)左右电机可以独立控制；

(2)左右速度响应一致；

(3)支持原地转向或小半径转向；

(4)转向时不能严重打滑；

(5)左右履带张紧合适，不能一边松一边紧。



 履带式割草机的优点是转弯半径小，适合地块边界、掉头和弓字形路径作业。但如果地面较软、坡度较大或履带打滑严重，RTK轨迹会准确，但车辆实际控制效果会变差。



---

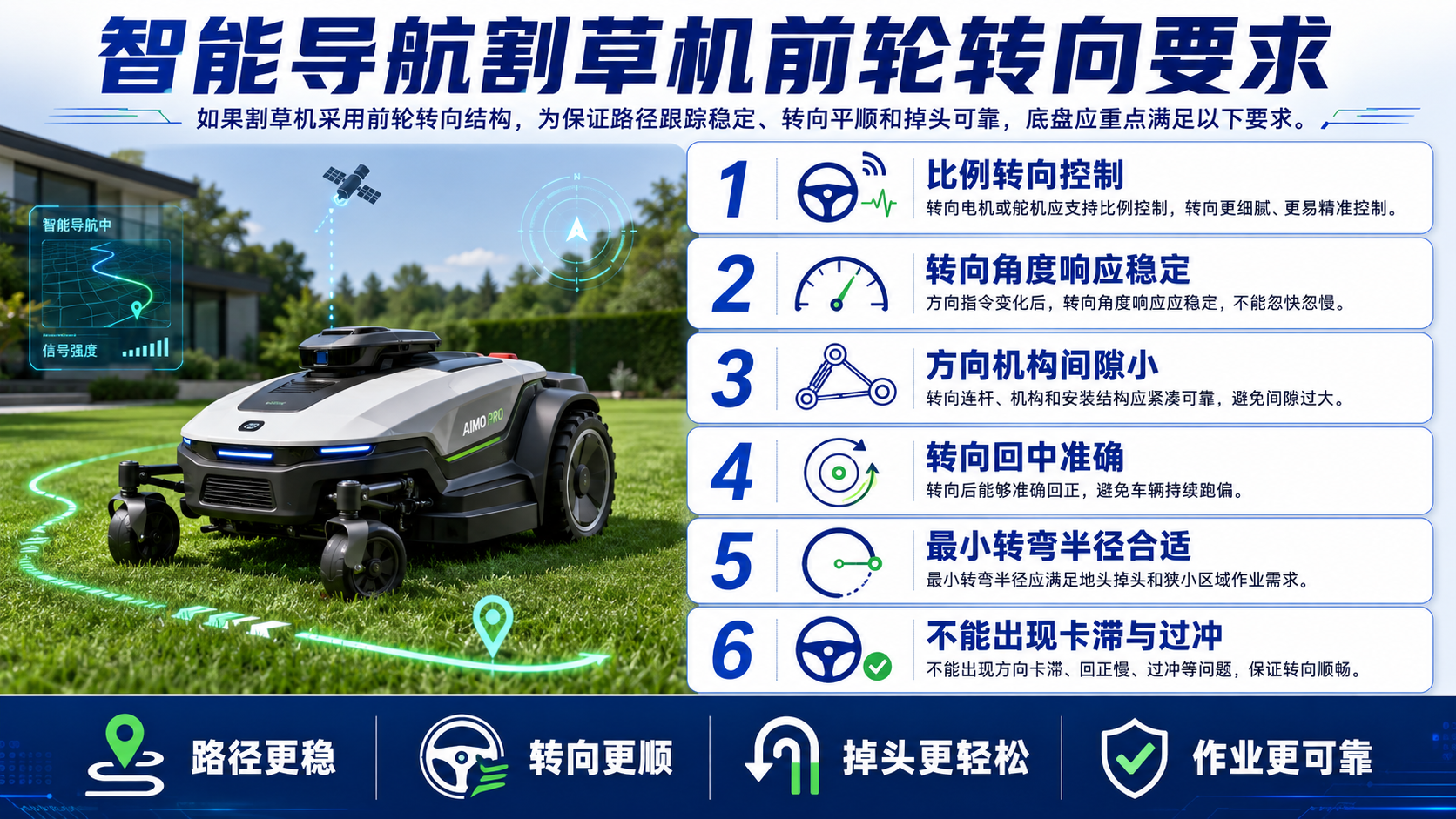

2.方向盘式/阿克曼转向底盘

如果割草机是前轮转向结构，需要重点关注：

(1)转向电机或舵机可以比例控制；

(2)转向角度响应稳定；

(3)方向机构间隙小；

(4)转向回中准确；

(5)最小转弯半径满足掉头需求；

(6)不能出现方向卡滞、回正慢、过冲等问题。

方向盘式底盘如果转弯半径太大，在地块边缘掉头时会比较困难，需要预留更大的安全边距和掉头空间。





---

底盘控制响应要线性，PWM/CAN不能有过大死区

智能导航终端输出PWM/CAN后，割草机控制器需要有比较稳定的响应关系。

理想状态是：

(1)PWM/CAN小幅变化，车辆动作也有小幅变化；

(2)PWM/CAN增大，速度或转向幅度逐渐增大；

(3)中位区域明确，车辆能够稳定停止；

(4)死区不能太大；

(5)延迟不能太明显。



(1)PWM/CAN变化很多，车辆才开始动；

(2)车辆启动瞬间突然冲出；

(3)左右转向灵敏度不同；

(4)前进和后退响应不一致；

(5)控制器内部有强烈的自动加减速逻辑，外部难以控制；

(6)控制信号有延迟，车辆动作慢半拍。

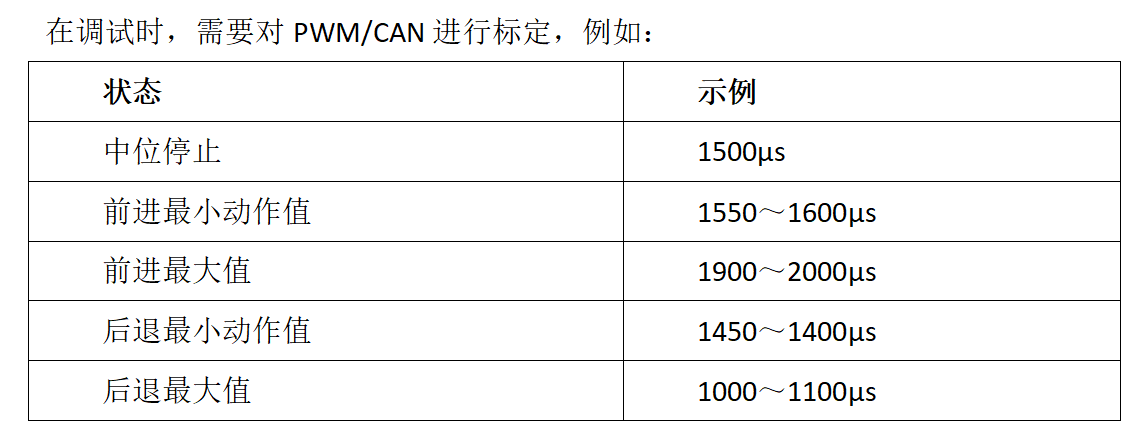

在调试时，需要对PWM/CAN进行标定，例如：



具体数值要根据割草机控制器实际情况标定，不能固定套用。



---

车辆结构要稳定，RTK天线和IMU安装位置要牢固

RTK负责提供厘米级位置，IMU负责提供姿态、航向、角速度等信息。如果终端和天线安装不牢固，再好的算法也会受到影响。

底盘结构应满足：

(1)车架刚性好：行驶和割草时不能明显晃动、变形。

(2)RTK天线固定牢固：天线位置不能松动，最好安装在车辆顶部开阔位置，避免被金属结构遮挡。

(3)终端主机必须刚性固定：智能导航控制终端不能用软胶、泡沫、松动支架安装，否则IMU测到的是设备晃动，不是车辆真实姿态。

(4)终端安装方向明确：终端的X方向应与车辆前进方向保持一致，安装后需要做方向标定。

(5)重心不能过高：坡地作业时，重心过高会导致车体晃动甚至侧翻，也会影响IMU姿态判断。





---

6.底盘需要有可靠的供电能力

智能导航终端需要稳定供电。要求包括：

(1)底盘能够提供稳定的直流电源；

(2)电压范围满足终端要求，例如常见为DC9～36V；

(3)电源纹波不能太大；

(4)电机启动、刀盘启动时不能导致终端掉电重启；

(5)电源线、信号线需要做好防水、防松、防干扰处理；

(6)大电流电机线与PWM/CAN信号线尽量分开布线。

如果割草机电机启动瞬间电压下跌，可能会导致导航终端重启、4G掉线、RTK重新初始化，从而影响自动作业。



---

7.底盘应具备安全接管和急停能力

自动导航系统不等于完全无人值守，底盘必须具备可靠的安全保护能力。建议底盘具备：

(1)急停按钮：按下后能够立即切断行走控制或动力输出。

(2)人工遥控优先级高于自动控制：出现异常时，操作人员可以立即接管。

(3)信号丢失自动停车：当PWM/CAN信号异常、终端掉电、通信中断时，车辆应进入停止状态，而不是继续前进。

(4)自动/手动模式切换清晰：避免自动驾驶和人工遥控同时控制车辆，造成控制冲突。

(5)刀盘独立安全控制：行走控制和刀盘控制最好分开，急停时刀盘也应可靠停止。



---

底盘最好有较好的抗打滑能力

RTK定位可以知道车辆在哪里，IMU可以感知车辆姿态，但如果底盘本身经常打滑，控制系统会频繁修正，轨迹效果就会下降。

底盘应尽量满足：

(1)轮胎或履带抓地力足够；

(2)左右驱动力一致；

(3)坡地不容易侧滑；

(4)转弯时不严重推头或甩尾；

(5)车身重量分布合理；

(6)草地、湿地、坡地上行驶稳定。

特别是在履带式割草机上，如果原地转向时草地湿滑，车辆可能出现“转了控制量，但车身实际没转够”的情况，这会导致路径跟踪误差增大。



---

9.底盘尺寸和转弯能力要适合路径规划

自动割草通常采用弓字形路径，车辆需要在每一行末端掉头。因此底盘的尺寸和转弯能力会直接影响规划效果。需要提前确认：

(1)车辆长度；

(2)车辆宽度；

(3)割草宽度；

(4)RTK天线到车辆中心或转弯中心的距离；

(5)最小转弯半径；

(6)是否支持原地转向；

(7)前后是否有悬伸结构；

(8)刀盘相对车体的位置。

这些参数需要录入或用于算法标定，否则可能出现：

(1)车身压出边界；

(2)刀盘漏割边缘；

(3)掉头空间不足；

(4)规划路径看起来正确，但车辆实际走不出来；

(5)RTK天线轨迹正确，但车体或刀盘位置偏移。



---

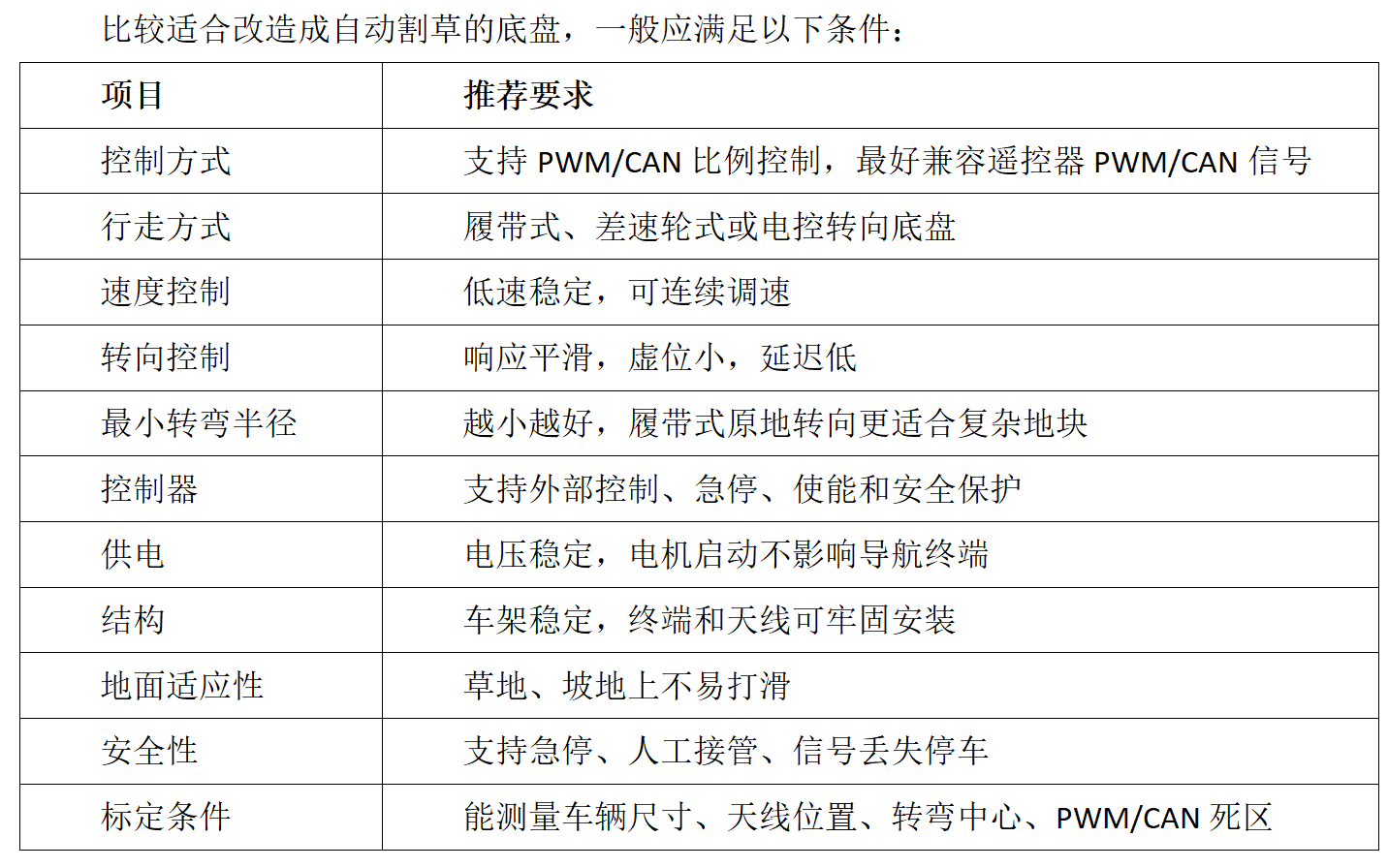

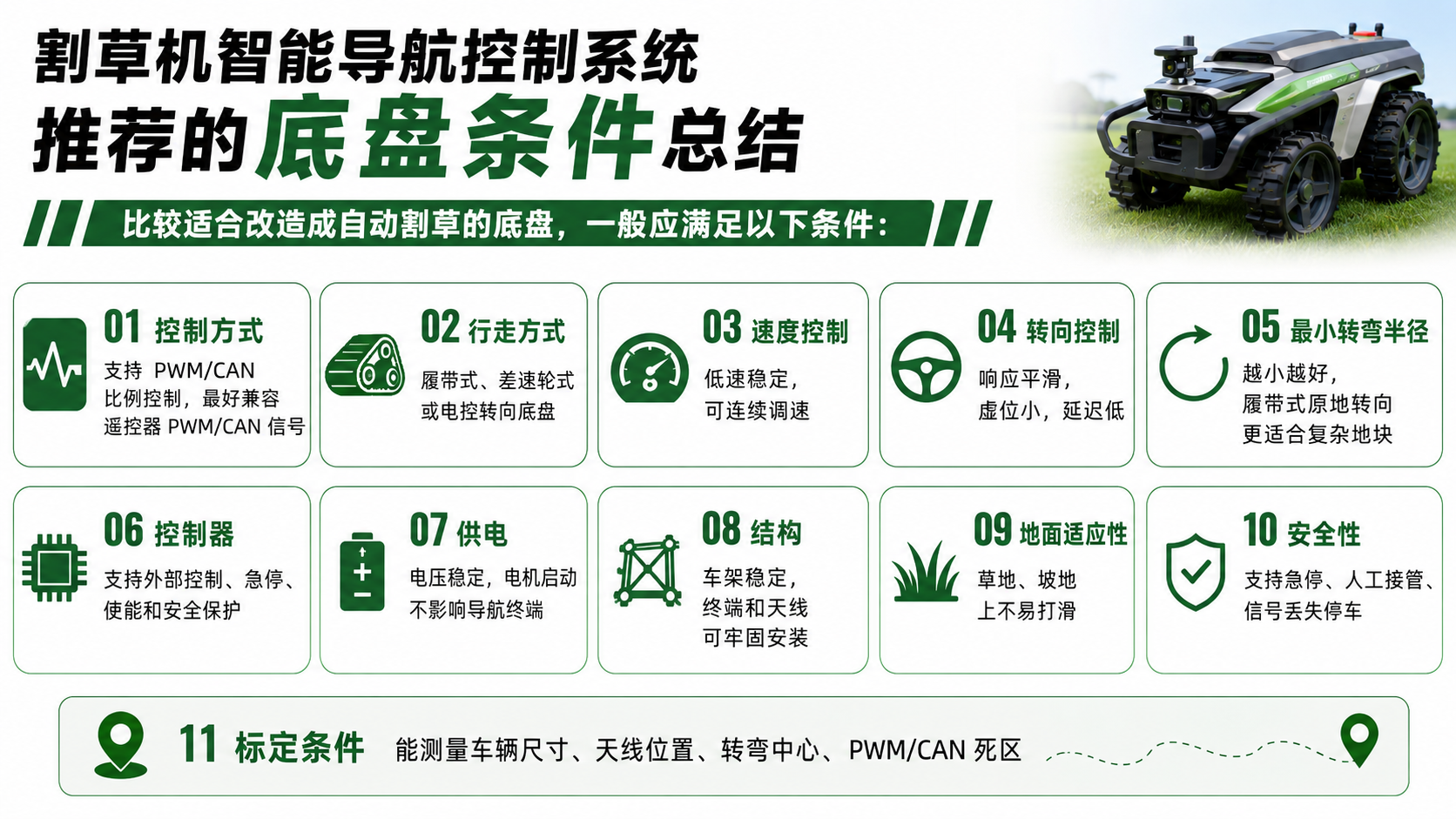

10.推荐的底盘条件总结

比较适合改造成自动割草的底盘，一般应满足以下条件：
