TXWG LoRa通信网关

LoRa通信网关是一款面向隧道、地下空间、厂区、矿山等弱信号或无公网环境开发的数据通信设备，主要用于解决现场没有4G信号，或虽然有4G信号但无法连接公网时，定位数据无法传输的问题。

人员佩戴支持LoRa通信的定位工卡或定位标签，工卡可将人员位置、报警及设备状态等数据无线发送至LoRa通信网关。根据现场面积、建筑结构和遮挡情况，可在定位区域内安装一定数量的通信网关，确保人员活动区域具有稳定的无线通信覆盖。

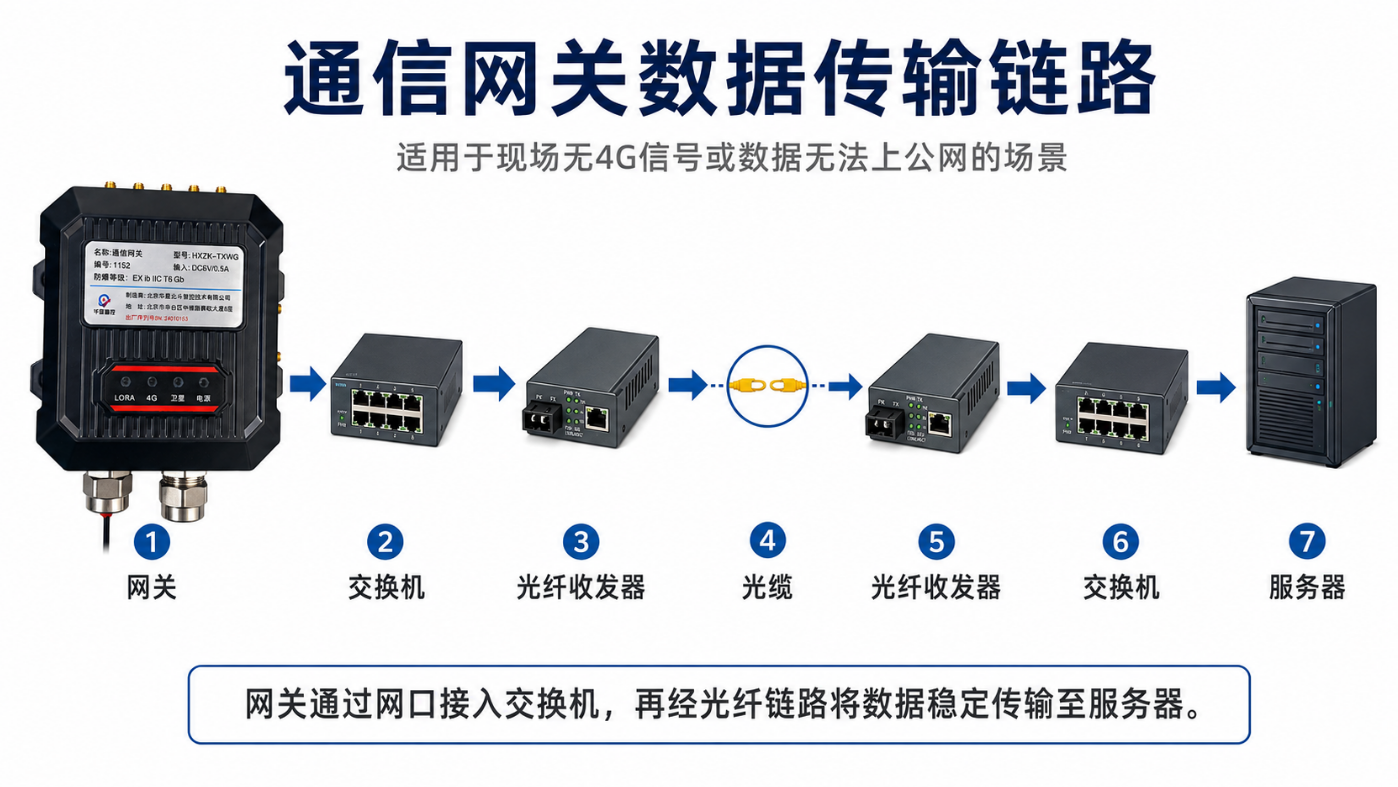

通信网关通过网口连接现场交换机，再通过光纤网络将数据传输至服务器。远距离传输时，可采用“网关—交换机—光纤收发器—光缆—光纤收发器—交换机—服务器”的组网方式，实现定位数据的稳定、可靠传输。

设备支持5个LoRa通信通道，并配置5根LoRa天线，可提高多设备并发通信能力及现场信号覆盖效果。在空旷无遮挡环境下，单台网关的无线通信半径可达约300米，实际覆盖距离会受到墙体、金属设备及现场环境的影响。

网关采用工业级防护设计，防护等级达到IP67，具备良好的防尘、防水能力，可安装于室内或室外环境。同时设备采用本质安全型防爆设计，适用于对设备安全性要求较高的工业场所。

设备尺寸及接口

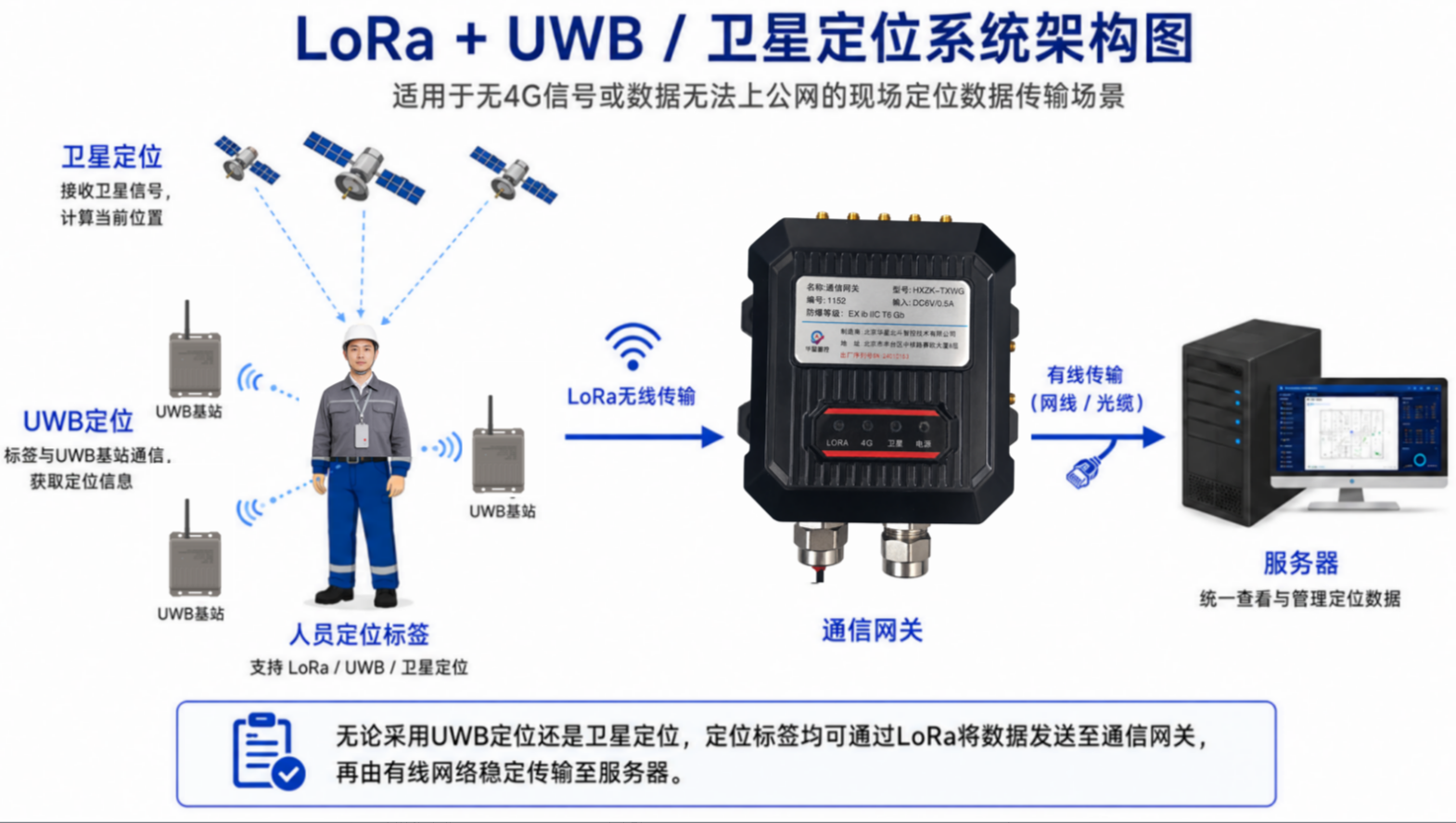

通信系统架构

人员佩戴的定位标签同时支持LoRa通信、UWB定位和卫星定位。定位标签采集到人员的位置及设备状态等数据后，通过LoRa无线通信发送至现场的通信网关。通信网关接收到数据后，再通过网线或光缆等有线网络，将数据传输至服务器，实现人员位置的统一查看和管理。

在使用UWB定位时，定位标签与现场安装的UWB定位基站进行无线通信，获取测距或定位所需的信息。定位标签完成位置数据处理后，通过LoRa将定位数据发送至通信网关，再由通信网关传输至服务器。

在使用卫星定位时，定位标签接收卫星信号并计算当前位置，然后通过LoRa将卫星定位数据发送至通信网关，最终上传至服务器。

通过这种方式，即使现场没有4G信号，或4G网络无法连接公网，也可以利用“LoRa无线通信＋有线网络”的方式，将UWB或卫星定位数据稳定传输至服务器。

技术参数

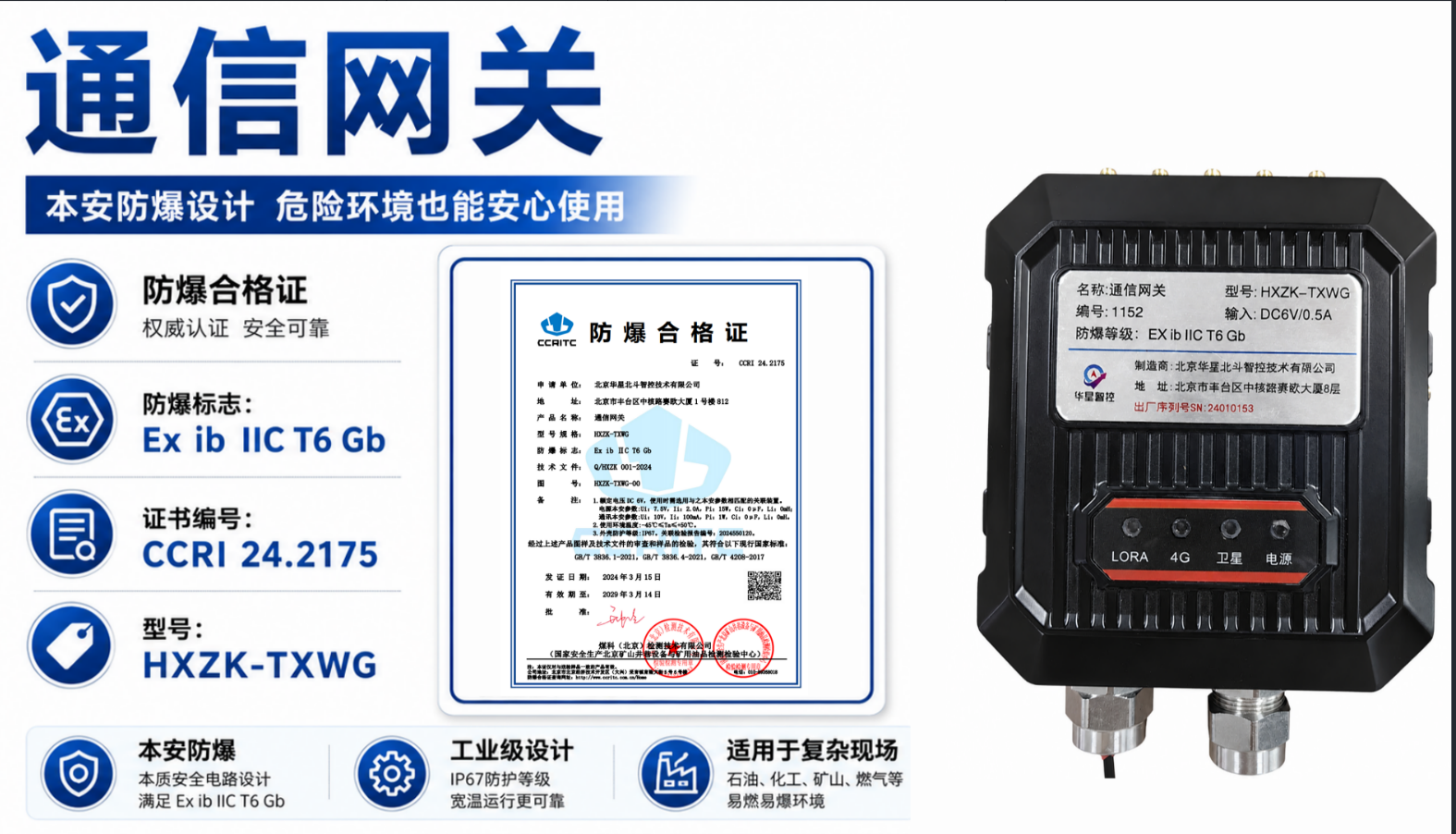

防爆合格证

电源适配器防爆配电箱

非标配件，一般由集成商自行采购。

尺寸：135*135*100毫米，接头规格M20*1.5

通信网关安装

通信网关应优先安装在空旷、无遮挡的位置，避免墙体、金属设备及大型建筑物遮挡，以扩大LoRa信号覆盖范围，提高通信稳定性。

网关及天线必须使用合适的支架牢固固定，防止因大风、振动或长期使用出现松动、倾斜或脱落。多根天线安装时，天线之间的间距应不小于 1.2米，减少相互干扰。

天线接头连接完成后，应拧紧并做好防水密封处理，防止雨水进入接头，影响通信效果或造成设备损坏。

设备安装在建筑物屋顶或其他较高位置时，应根据现场情况做好防雷保护，避免雷击或感应雷对网关及连接设备造成损坏。安装完成后，应检查网关、天线、支架及所有接头是否牢固，并测试现场信号覆盖和数据通信是否正常。
